وصف المنتجات
مواصفات المنتج
| المعايير | أستم A269، أستم A632، سيمي F19، سيمي F20 |
| درجات الصلب | TP316L (UNS S31603) |
| المعايير المكافئة | EN 10216-5: 1.4404 / 1.4435؛ JIS G3459: SUS316L؛ ASME BPVC القسم II SA-269 TP316L. |
| القطر الخارجي (OD) | 1/8 بوصة – 4 بوصة (3.18 ملم – 101.6 ملم) |
| سمك الجدار (بالوزن) | 0.035 بوصة – 0.120 بوصة (0.89 ملم – 3.05 ملم) |
| طول | يصل إلى 12 مترًا أو على شكل ملف |
| المعالجة السطحية | مصقول كهربائيًا (EP)، ملدن ساطع (BA) |
| عملية الإنتاج | بارد-مرسوم / بارد-مدرفل |
| حالة | الحل صلب، معبأ في غرف الأبحاث، معبأ في أكياس مزدوجة |
يحتوي TP316L على 2.0-3.0% من الموليبدينوم، مما يُظهر مقاومة ممتازة للتآكل والشقوق (PREN أكبر من أو يساوي 24)، متفوقًا بشكل ملحوظ على 304L. في ظل ظروف النقل الكيميائي، مثل حمض الهيدروكلوريك، وHF، وNH₄OH الموجودة بشكل شائع في محطات التنظيف الرطب لأشباه الموصلات ومعدات الحفر، تُظهر الأنابيب SS المصقولة بالكهرباء TP316L معدل تآكل أقل.

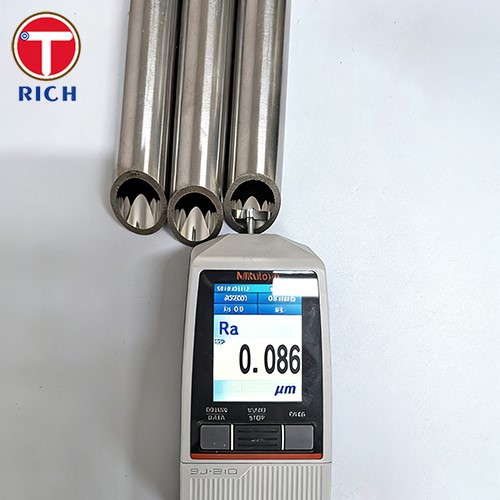

تخضع الأنابيب للعمل البارد والتلميع الكهربائي للسطح، مما يحقق خشونة سطحية تبلغ Ra أقل من أو تساوي 0.13 ميكرومتر، مما يقلل من مقاومة السوائل ويجعلها مناسبة لأنظمة الغاز UHP.
خدمات مخصصة
- توفر TORICH أبعادًا وتفاوتات مخصصة، مع التحكم الدقيق في القطر الخارجي وسمك الجدار حتى ±0.025 مم، إلى جانب القطع الدقيق وإزالة الأزيز.
- تخضع الأنابيب للتنظيف النهائي والتجفيف بدون غبار-في غرفة نظيفة من الفئة ISO 5 (الفئة 100)، يتبعها التغليف بالفراغ- أو النيتروجين-المنقى في أكياس من فئة - مزدوجة أو ثلاثية-من فئة الغرفة النظيفة-، كاملة مع ملصق خارجي يمكن تتبعه.
- تتوفر خدمات المعالجة النهائية للأنبوب-، بما في ذلك القطع المربع والشطب، وتركيبات VCR، والتوهج/التشفية، والخيوط NPT أو G.
- يتم توفير خيارات خشونة السطح المخصصة: EP قياسي (Ra أقل من أو يساوي 0.2 ميكرومتر)، و-نقاوة عالية EP (Ra أقل من أو يساوي 0.15 ميكرومتر)، وUltra-عالية-نقاء EP (السطح الداخلي Ra أقل من أو يساوي 0.1 ميكرومتر).
التركيب الكيميائي
| عنصر | C | من | P | S | سي | كر | ني | شهر |
|---|---|---|---|---|---|---|---|---|
| TP316L (٪) | أقل من أو يساوي 0.030 | أقل من أو يساوي 2.00 | أقل من أو يساوي 0.045 | أقل من أو يساوي 0.030 | أقل من أو يساوي 1.00 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
الخواص الميكانيكية
| ملكية | قوة الشد (ميغاباسكال) | قوة العائد (ميجا باسكال) | استطالة (٪) | صلابة (هب) |
| قيمة | أكبر من أو يساوي 485 | أكبر من أو يساوي 170 | أكبر من أو يساوي 35 | أقل من أو يساوي 95 |
الدرجات البديلة المحتملة
- إذا كانت التكلفة هي الاعتبار الأساسي، فإن TP304L يعد خيارًا؛ لا يحتوي على الموليبدينوم وهو أقل تكلفة من TP316L، على الرغم من أنه يوفر مقاومة أقل للتآكل، مما يجعله مناسبًا لأنظمة الغاز السائبة في المنشآت التي تستخدم عقد عملية ناضجة تبلغ 28 نانومتر وما فوق.
- يُعد 316L VAR بمثابة ترقية متميزة؛ فهو يوفر درجة نقاء أعلى للمواد وعيوبًا سطحية أقل، مما يجعله مناسبًا لأنابيب غاز العمليات الحرجة في عقد التصنيع الأكثر تقدمًا (7 نانومتر وما دونها).
- بالنسبة إلى البيئات المسببة للتآكل الشديد-مثل تلك التي تشتمل على حمض الهيدروفلوريك، أو حمض الهيدروكلوريك المركز، أو الفلور-التي تحتوي على مواد كيميائية-حيث يكون TP316L غير مناسب، يعد Hastelloy C-22 خيارًا قابلاً للتطبيق، حيث يتميز بقيمة PREN تتجاوز 42.
مجالات التطبيق
- أنظمة توصيل الغاز UHP– توزيع الغاز عالي النقاء-لغازات N₂ وO₂ وH₂ وAr وHe وغازات أشباه الموصلات المتخصصة.
- أنظمة توزيع المواد الكيميائية (CDS)– نقل المواد الكيميائية والأحماض-عالية النقاء.
- أنظمة المياه فائقة النقاء (UPW).– أنابيب لتوزيع المياه فائقة النقاء من فئة أشباه الموصلات-.
- معدات عملية أشباه الموصلات– التوصيلات الغازية والكيميائية لمعدات CVD وPVD وALD والحفر والزرع والانتشار.
- خزائن الغاز وصناديق الصمامات المتعددة– الأنابيب الداخلية لأنظمة التحكم وتوزيع الغاز.
- الأجهزة التحليلية– أنابيب عالية النقاء-لأجهزة GC وMS وFTIR ومعدات مراقبة العمليات.
عرض المنتجات
معدات الاختبار
معدات المصنع
معدات التخليل
حزمة المنتجات
التعليمات
س: ما هو السطح الداخلي النموذجي للأنابيب المصقولة كهربائيًا؟
ج: نحن نستخدم أنابيب الفولاذ المقاوم للصدأ المصقولة كهربائيًا والتي تتوافق مع معايير ASTM A269. السطح الداخلي أملس للغاية، مع خشونة نموذجية Ra أقل من أو تساوي 0.4 ميكرومتر، ويمكن تحسينها بشكل أكبر إلى Ra أقل من أو تساوي 0.15 ميكرومتر بناءً على طلب العميل.
س: كيف يمكنك ضمان دقة أبعاد الأنابيب- العالية؟
ج: يتم ضمان دقة الأبعاد من خلال الرسم البارد الدقيق، والتليين المتحكم فيه، والتحكم الصارم في عملية التلميع الكهربائي. يخضع كل أنبوب لفحص القطر الخارجي والقطر الداخلي وسمك الجدار والاستقامة والبيضاوية، ويتم تسجيل نتائج القياس في شهادة اختبار المطحنة (MTC).
س: هل هذا الأنبوب مناسب للحام المداري أو لحام TIG؟
ج: نعم. الأنابيب لدينا لديها قابلية اللحام ممتازة. يوصى بالتنظيف المسبق-، ويمكن أن يؤدي تخميل اللحام اللاحق أو التلميع الكهربائي إلى استعادة نعومة السطح ومقاومة التآكل للأنابيب في الأنظمة-عالية النقاء.
