وصف المنتجات
مواصفات المنتج
| المعايير | أستم A213، أستم A269، أستم A312، إن 10216-5 |
| درجات الصلب | TP304، TP304L، TP316، TP316L، دوبلكس 2205 |
| المعايير المكافئة | إن (1.4301، 1.4404، 1.4462)، دين (X5CrNi18-10) |
| القطر الخارجي للأنبوب | 19 ملم – 76 ملم |
| سمك الجدار (بالوزن) | 2.0 ملم – 8.0 ملم |
| طول الأنبوب | يصل إلى 18 مترا |
| ارتفاع الزعنفة | 8 ملم – 20 ملم |
| سمك الزعنفة | 0.8 ملم – 1.5 ملم |
| الملعب فين | 4 - 11 فبي |

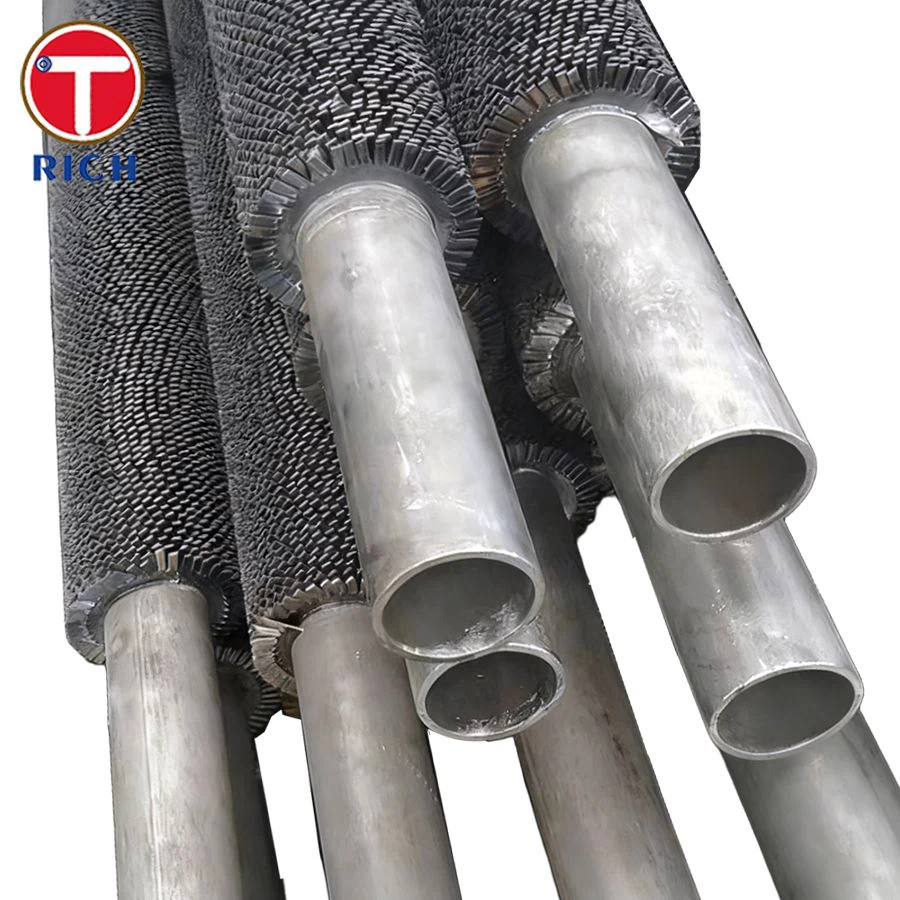

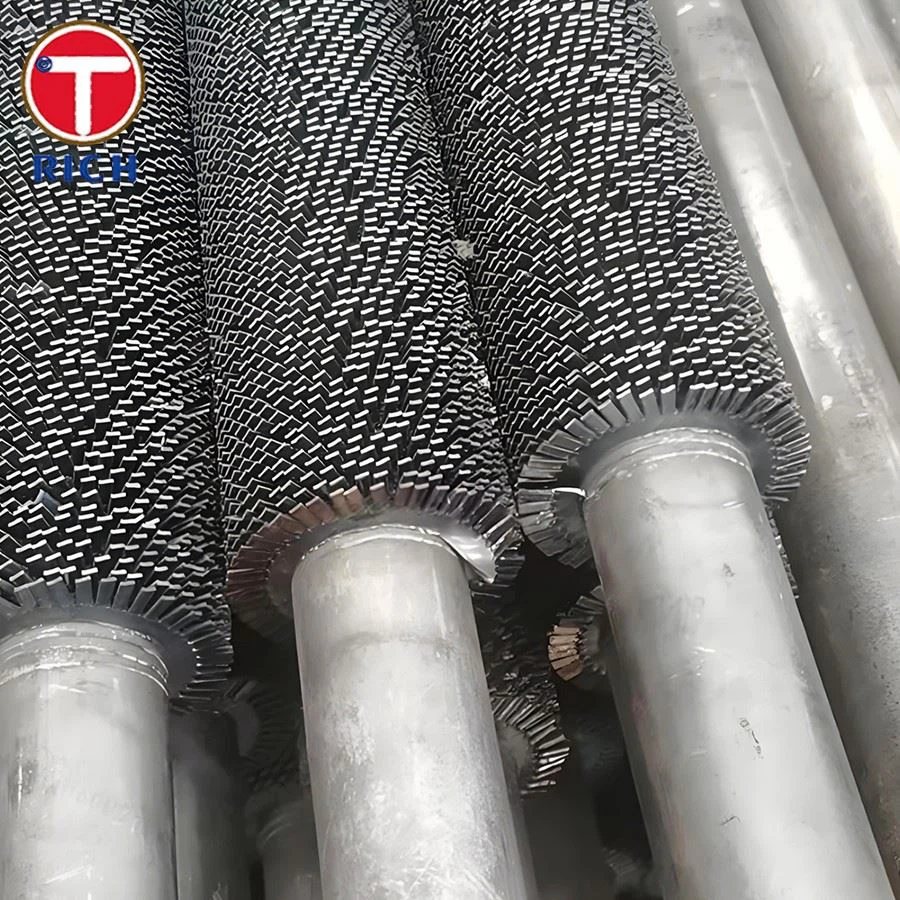

الأنبوب ذو الزعانف المسننة قادر على العمل بثبات على مدى فترات طويلة في درجات حرارة العمل تصل إلى 600 درجة. على وجه التحديد، يمكن استخدام الفولاذ المقاوم للصدأ 304 بشكل مستمر عند درجات حرارة أقل من 540 درجة، بينما يوفر 316L ثباتًا فائقًا في درجات الحرارة العالية-.
يعمل تصميم الزعنفة المسننة على توسيع مساحة سطح التبادل الحراري بشكل كبير (زيادة مساحة تبديد الحرارة إلى أكثر من ثمانية أضعاف مساحة الأنبوب العاري) ويولد اضطرابًا شديدًا أثناء مرور تدفق الهواء. يؤدي هذا إلى تحسين بنسبة 30% إلى 50% في كفاءة نقل الحرارة مقارنة بالأنابيب ذات الزعانف المستقيمة-. علاوة على ذلك، تضمن عملية اللحام -عالية التردد وجود رابطة معدنية بين الزعانف وأنبوب القاعدة، مما يؤدي إلى قوة شد تتجاوز 200 ميجا باسكال.
يعمل السطح الأملس للفولاذ المقاوم للصدأ-مع الهيكل المسنن، الذي يغير اتجاه تدفق السائل-، على تقليل تراكم الغبار والجسيمات. ونتيجة لذلك، تم تحسين مقاومتها للتلوث بنسبة تزيد عن 40% مقارنة بالأنابيب ذات الزعانف المصنوعة من الفولاذ الكربوني، مما يجعلها مناسبة بشكل مثالي لتطبيقات التبادل الحراري التي تتضمن غاز المداخن المحمل بالغبار- في صناعة توليد الطاقة.
خدمات مخصصة
- تقدم TORICH خدمات تحجيم مخصصة للأقطار الخارجية للأنبوب الأساسي (19 مم - 76 مم)، وسمك الجدار (2.0 مم - 8.0 مم)، وارتفاعات الزعانف (8 مم - 20 مم)، وسمك الزعانف (0.8 مم - 3.5 مم)، ودرجات الزعانف (3 مم - 75 مم).
- نحن ندعم تخصيص التكوينات المتخصصة-مثل الهياكل على شكل U-وعلى شكل L-والهيكل المتعرج-لاستيعاب مساحات التثبيت المحدودة التي توجد غالبًا في معدات توليد الطاقة؛ يمكن أيضًا تخصيص أنماط ترتيب الزعانف (مضمنة أو متداخلة).
- نحن نقدم العديد من خدمات التشطيب النهائي-، بما في ذلك الشطب، والحز، والخيوط.
التركيب الكيميائي
| عنصر | C (%) | من (٪) | سي (٪) | P (%) | S (%) | الكروم (٪) | ني (٪) | شهر (٪) |
|---|---|---|---|---|---|---|---|---|
| 304 | أقل من أو يساوي 0.08 | أقل من أو يساوي 2.00 | أقل من أو يساوي 1.00 | أقل من أو يساوي 0.045 | أقل من أو يساوي 0.030 | 18.0–20.0 | 8.0–10.5 | - |
| 316 | أقل من أو يساوي 0.08 | أقل من أو يساوي 2.00 | أقل من أو يساوي 1.00 | أقل من أو يساوي 0.045 | أقل من أو يساوي 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| 321 | أقل من أو يساوي 0.08 | أقل من أو يساوي 2.00 | أقل من أو يساوي 1.00 | أقل من أو يساوي 0.045 | أقل من أو يساوي 0.030 | 17.0–19.0 | 9.0–12.0 | - |
| 409 | أقل من أو يساوي 0.08 | أقل من أو يساوي 1.00 | أقل من أو يساوي 1.00 | أقل من أو يساوي 0.045 | أقل من أو يساوي 0.030 | 10.5–11.75 | أقل من أو يساوي 0.50 | - |
الخواص الميكانيكية
| ملكية | قوة الشد (ميغاباسكال) | قوة الخضوع 0.2% (ميجا باسكال) | استطالة (٪) | صلابة (هب) |
| 304 | أكبر من أو يساوي 520 | أكبر من أو يساوي 205 | أكبر من أو يساوي 40 | أقل من أو يساوي 90 |
| 316 | أكبر من أو يساوي 515 | أكبر من أو يساوي 205 | أكبر من أو يساوي 40 | أقل من أو يساوي 90 |
| 321 | أكبر من أو يساوي 515 | أكبر من أو يساوي 205 | أكبر من أو يساوي 40 | أقل من أو يساوي 90 |
| 409 | أكبر من أو يساوي 380 | أكبر من أو يساوي 170 | أكبر من أو يساوي 20 | أقل من أو يساوي 88 |
الدرجات البديلة المحتملة
- بالنسبة لظروف التشغيل ذات درجات الحرارة العالية جدًا-، يعد TP310S خيارًا مناسبًا؛ يمكن أن يعمل بشكل مستمر عند درجات حرارة أقل من 850 درجة وينطبق على -وحدات توليد الطاقة فوق الحرجة للغاية، والمبادلات الحرارية لغاز المداخن ذات درجة الحرارة العالية-، والمعدات المماثلة.
- في صناعة توليد الطاقة-وعلى وجه التحديد في البيئات الصعبة مثل أنظمة إزالة الكبريت من غاز المداخن (FGD) والتبادل الحراري لغاز المداخن ذو درجة الحرارة العالية-والذي يشتمل على الكلور-2205، يوصى باستخدام الفولاذ المقاوم للصدأ المزدوج، حيث أن مقاومته للتآكل تتجاوز مقاومة 316L.
مجالات التطبيق
- في أنظمة غلايات محطات الطاقة الحرارية، يتم استخدامها بشكل أساسي في المقتصدات، وأجهزة التسخين المسبق للهواء، ووحدات استعادة الحرارة المهدرة لغاز المداخن، والمكونات المماثلة.
- وفي توليد الطاقة الكهرومائية، يتم استخدامها في مبردات الهواء لمولدات التوربينات المائية، ومبردات زيت التشحيم لوحدات التوليد، وأنظمة تبادل حرارة مياه التبريد، والتطبيقات ذات الصلة.
- وفي محطات توليد الطاقة-ذات الدورة المركبة، يتم استخدامها ضمن مولدات البخار لاستعادة الحرارة (HRSGs).
- وفي محطات الطاقة النووية، يتم تطبيقها في سخانات مياه التغذية، والمبادلات الحرارية لأنظمة التبريد المساعدة، وغيرها من المعدات الحيوية.
- يتم استخدام الأنبوب ذو الزعانف المسننة أيضًا لاستعادة الحرارة المهدرة في محطات حرق النفايات-إلى-الطاقة، وأنظمة إزالة الكبريت من غاز المداخن (FGD)، وتطبيقات استعادة الحرارة المهدرة في الأفران والأفران الصناعية.
عرض المنتجات
معدات الاختبار
معدات المصنع
معدات التخليل
حزمة المنتجات
التعليمات
س: ما هي درجة حرارة التشغيل القصوى؟
ج: يمكن أن تصل إلى 600 درجة، اعتمادا على درجة المادة.
س: كيف أحدد المادة المناسبة (304 مقابل . 316L)؟
ج: إذا كانت بيئة التشغيل تشتمل على غاز المداخن القياسي، أو الهواء، أو وسائط المياه العذبة، وكانت درجة الحرارة أقل من أو تساوي 540 درجة، فإن TP304/304L يعد خيارًا مناسبًا. ومع ذلك، إذا كانت بيئة التشغيل تحتوي على أيونات الكلوريد (على سبيل المثال، في محطات الطاقة الساحلية أو أنظمة تبريد مياه البحر)، أو تحتوي على الكبريت-غاز المداخن، أو تحتوي على بيئات كيميائية شديدة التآكل، يوصى باستخدام TP316/316L.
س: ما هي عمليات التفتيش التي يتم إجراؤها؟
ج: اختبار PMI، UT، واختبار التيار الدوامي، والاختبار الهيدروستاتيكي.
